用于液壓油介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于液壓油介質旋轉接頭

Y6型六通路液壓旋轉接頭

發表時間：2025-02-09 14:31:04 | 點擊率：4

產品特點

PRODCUT FEATUREA

1. 有六個獨立的流通通路。
2. 內部采用耐磨耐高壓密封件密封。
3. 殼體內部?jī)啥瞬捎脙蓚€(gè)球軸承支撐，球軸承配有雙面防塵蓋，是一種內部支撐式旋轉接頭。
4.由于在運轉時，密封面之間存在摩擦扭矩，安裝旋轉接頭時，需要外部采用止轉桿止轉，或依靠殼體上的進口、出口連接管路止轉。
5. 旋轉接頭和管路連接時，通過 M 接口連接，流通高壓液壓油，推薦使用高壓膠管。流通低壓氣體，推薦使用氣線。
6. 旋轉接頭外管（轉軸）和設備中旋轉的軸頭連接，是主要的運動部件。
7. 全流通設計，流通通暢。

可完美代替杜博林(DEUBLIN)、德國梅爾（Maier）、意大利（Rotoflux）、Duff-Norton、SMC

技術參數

PATMETERS

介質 液壓油最大使用壓力：		5800 PSI	400 bar
介質 空氣最大使用壓力：		5800 PSI	400 bar
介質 水最大使用壓力：		5800 PSI	400 bar
最高使用速度（轉子）：
介質 液壓油最大使用速度：		200 RPM	200 min-1
介質 空氣最大使用速度：		200 RPM	200 min-1
介質 水最大使用速度：		200 RPM	200 min-1
最高使用溫度：	120℃	＞120℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

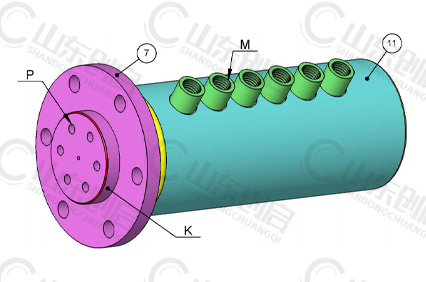

Y6型六通路液壓旋轉接頭零件名稱：

7.外管（K）（轉軸），11.殼體。
K—外管（轉軸）代號，M—管路接口代號，P—轉軸接口代號。

產品介紹

Product Description

Y6型六通路液壓旋轉接頭系高壓系列旋轉接頭的一種，它有四個獨立的介質通道，可用于高壓低速或高壓高速（需訂制）工況，不僅可以流通冷卻水、超純水、壓縮空氣、冷卻液等常規流體介質，還可以在高壓工況下流通液壓油、干油、稀油、齒輪油等高壓流通介質。主要用于工程機械、挖掘機、起重機、圓形噴灌機、指針式噴灌機、旋轉噴灌臂、青貯飼料收獲機割轉臺、轉爐傾動裝置、連鑄機結晶器振動裝置、卷取機、開卷機、紙機卷取部、紙機壓光機、注塑機旋轉工作臺、吹塑機旋轉模頭等，還可以用于機床行業流通切削液和清洗行業流通高壓清洗液等。
六通路液壓旋轉接頭的使用參數隨其轉速、溫度、壓力的不同，其使用極限值也不同。在特殊條件下，請與山東創啟技術部聯系。最高使用溫度為 200℃或大于300RPM轉速，需要定做。流通氣體，壓力有較低要求的，有較低扭矩要求的，需要說明定做。安裝說明，見本站《液壓旋轉接頭管路手冊》。

技術參數

Technical Specifications

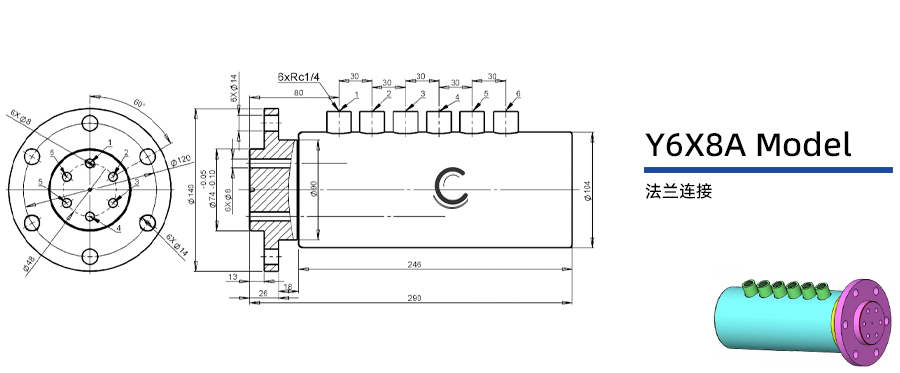

Y6X8A型六通路液壓旋轉接頭圖紙及簡介

1.連接尺寸可以定做。

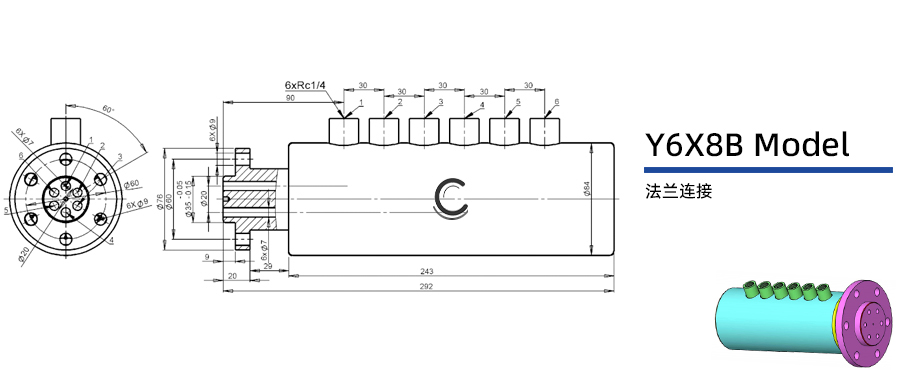

Y6X8B型六通路液壓旋轉接頭圖紙及簡介

1.連接尺寸可以定做。

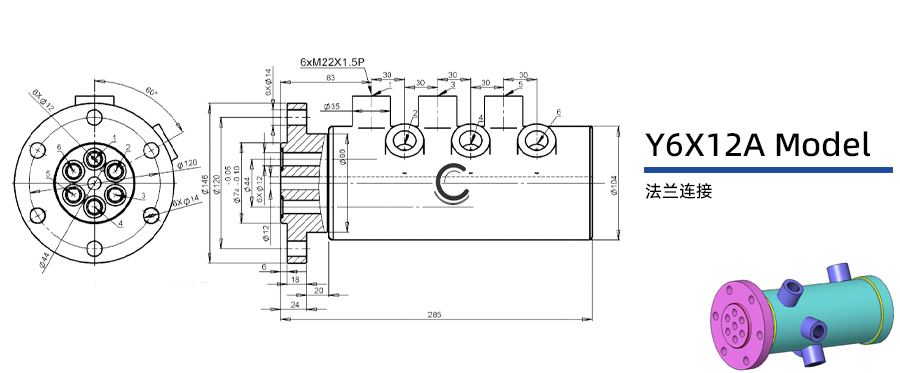

Y6X12A型六通路液壓旋轉接頭圖紙及簡介

1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

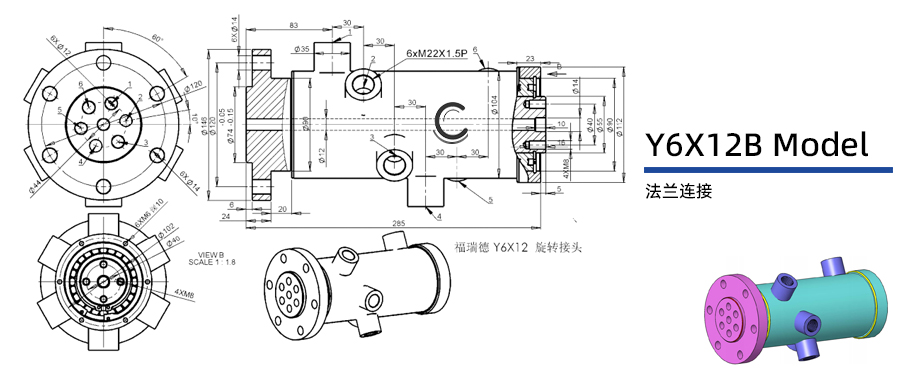

Y6X12B型六通路液壓旋轉接頭圖紙及簡介

1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》。

使用說明

Instructions for Use

實踐證明，旋轉接頭使用壽命短，主要是流經介質中含有硬質顆?；蚱渌畚镆稹Ｒ虼?，在介質通入管路前，清潔管路和設備內部及旋轉接頭內部是極為重要的。
流經的介質中的雜質會引起旋轉接頭密封失效。旋轉接頭密封件的使用壽命也主要由流經介質的過濾精度決定。隨著流經介質過濾精度的提高，將會顯著地提高旋轉接頭的使用壽命。推薦在管路中安裝過濾裝置，推薦的過濾精度不低于 50 微米。

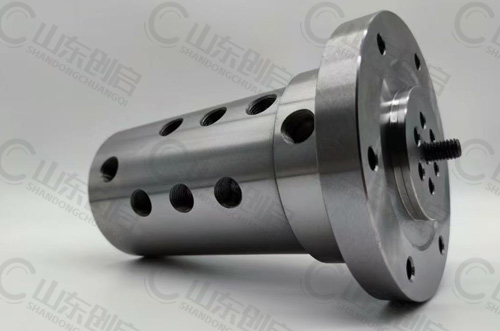

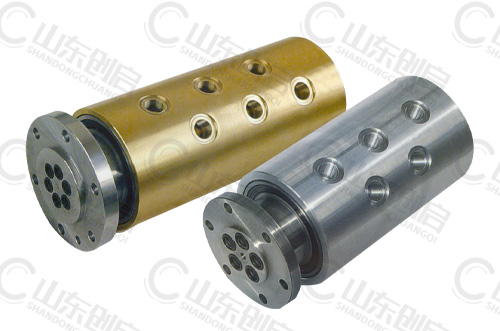

Y6型六通路液壓旋轉接頭實物圖
