| 介質 水 最大使用壓力： | DN | 6~50 | 350 PSI | 25 bar |
| 介質 液壓油 最大使用壓力： | 6~50 | 2175 PSI | 130 bar | |
| 介質 壓縮空氣 最大使用壓力： | 6~50 | 200 PSI | 14 bar | |
| 最大真空度： | 2 Hg | 7 kPa | ||
| 最高使用速度（轉子）： | ||||
| Straighreads: | DN | 6~10 | 3000 RPM | 3000 min-1 |
| 15 | 2500 RPM | 2500 min-1 | ||
| 20~25 | 1500 RPM | 1500 min-1 | ||
| 32~40 | 750 RPM | 750 min-1 | ||
| 50 | 400 RPM | 400 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢創啟旋轉接頭 | ||

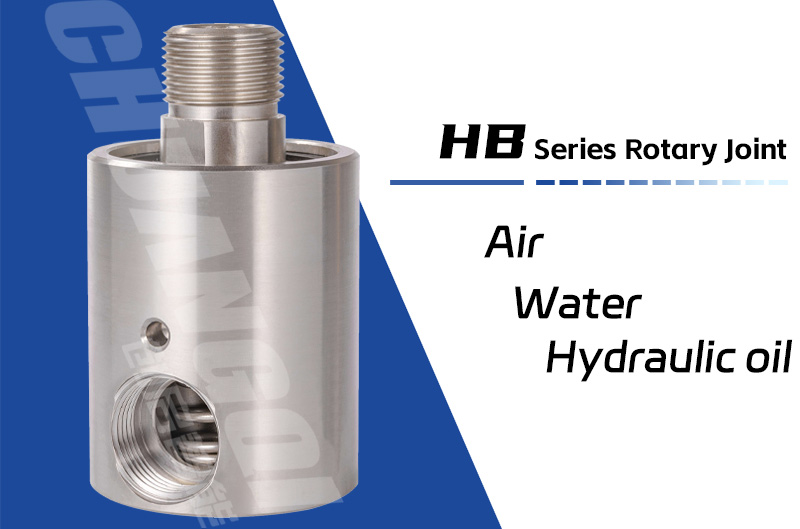

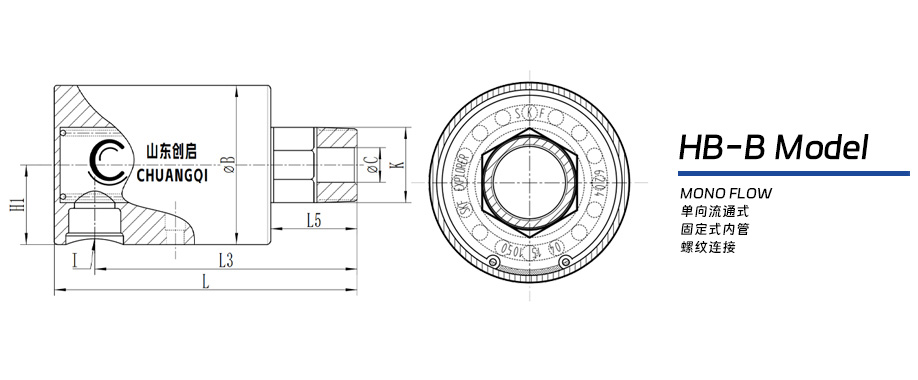

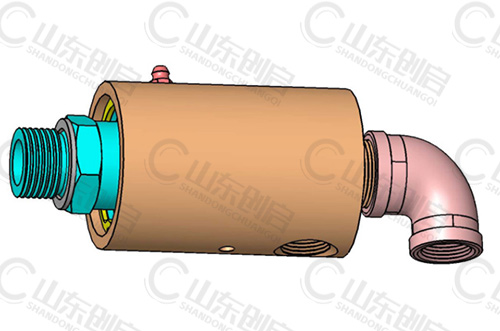

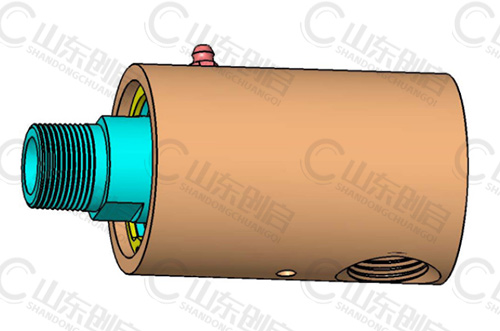

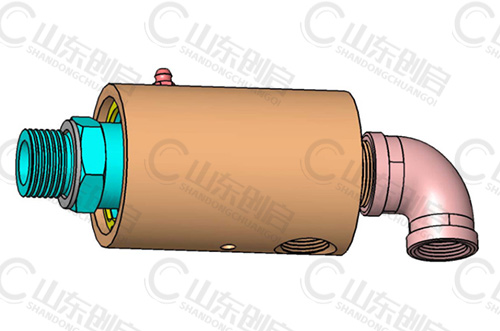

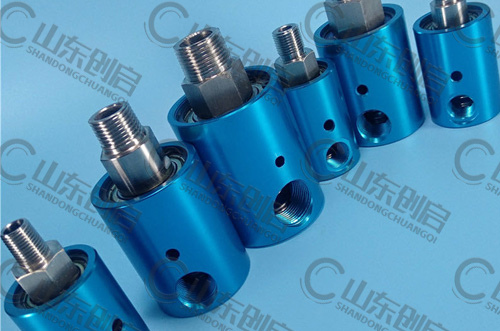

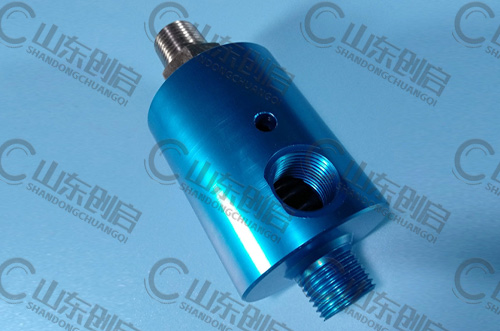

| HBD型旋轉接頭 - 單向流通式 - 螺紋連接 | ||||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C | D |
| 06A | HBD-06A | R?-RH/LH | Rc? | 100 | 86 | 25 | 25 | Φ55 | Φ5 | 11 |
| 08A | HBD-08A | R?-RH/LH | Rc? | 100 | 86 | 25 | 25 | Φ55 | Φ6 | 11 |
| 10A | HBD-10A | R?-RH/LH | Rc? | 105 | 91 | 30 | 25 | Φ55 | Φ9 | 21 |
| 15A | HBD-15A | R?-RH/LH | Rc? | 105 | 91 | 30 | 25 | Φ55 | Φ12 | 21 |
| 20A | HBD-20A | R?-RH/LH | Rc? | 116 | 96 | 32 | 27 | Φ62 | Φ16 | 24 |
| 25A | HBD-25A | R1-RH/LH | Rc1 | 126 | 105 | 32 | 32 | Φ74 | Φ20 | 30 |
| 32A | HBD-32A | R1?-RH/LH | RRc1? | 156 | 129 | 42 | 38 | Φ90 | Φ30 | 38 |
| 40A | HBD-40A | R1?-RH/LH | Rc1? | 162 | 132 | 42 | 41 | Φ95 | Φ35 | 44 |
| 50A | HBD-50A | R2-RH/LH | Rc2 | 221 | 183 | 61 | 51 | Φ122 | Φ48 | 55 |

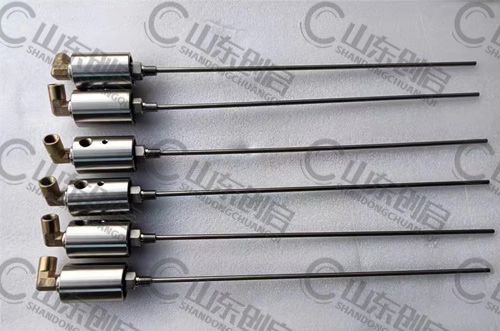

| 注：如需含有內管雙向流通式（雙通道）HB型旋轉接頭產品請聯系山東創啟技術部索取圖紙 | ||||||||||

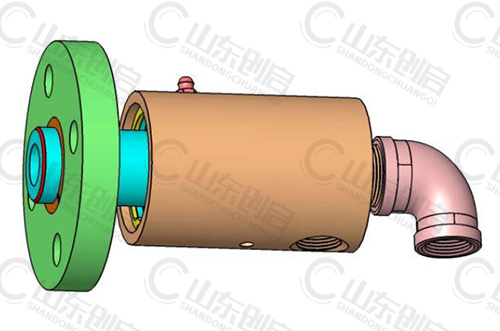

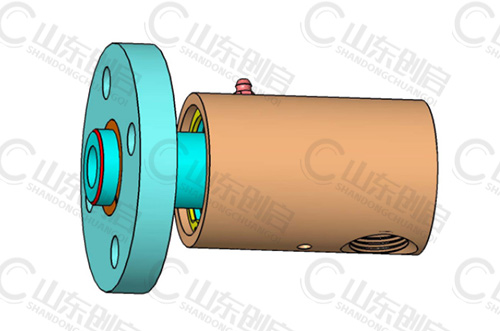

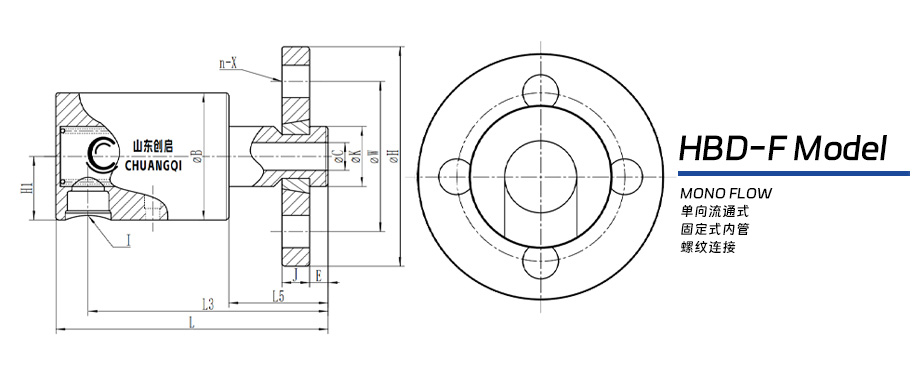

| HBD-F型旋轉接頭 - 單向流通式 - 螺紋連接 | ||||||||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C | E | J | W | H | N-X |
| 15A | HBD-F15A | Φ26 | Rc? | 171 | 104 | 43 | 25 | Φ55 | ?12 | 8 | 14 | 65 | 95 | 4-14 |
| 20A | HBD-F20A | Φ32 | Rc? | 188 | 113 | 48 | 28 | Φ62 | ?16 | 8 | 16 | 75 | 105 | 4-14 |
| 25A | HBD-F25A | Φ36 | Rc? | 194 | 119 | 49 | 35 | Φ74 | ?20 | 10 | 12 | 85 | 115 | 4-18 |
| 32A | HBD-F32A | Φ46 | Rc1? | 234 | 143 | 56 | 38 | Φ90 | ?30 | 12 | 18 | 100 | 140 | 4-18 |
| 40A | HBD-F40A | Φ52 | Rc1? | 252 | 149 | 59 | 41 | Φ95 | ?35 | 12 | 18 | 110 | 150 | 4-18 |
| 50A | HBD-F50A | Φ60 | Rc1? | 317 | 189 | 67 | 51 | Φ122 | ?48 | 15 | 20 | 125 | 165 | 4-18 |
| 注：如需含有內管雙向流通式（雙通道）HB型旋轉接頭產品請聯系山東創啟技術部索取圖紙 | ||||||||||||||
